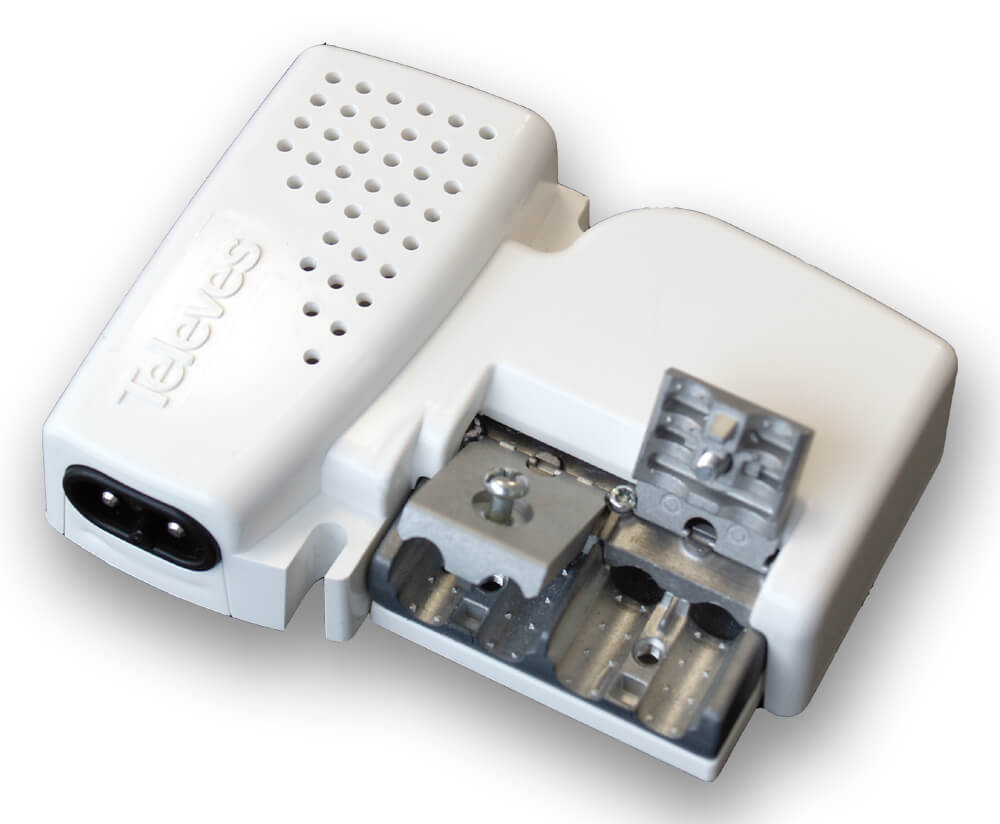

Televes PIKOCOM 560543 LTE zosilňovač s automatickým nastavením (AGC)
Zosilňovač Picocom 560543 možno použiť ako malý domové zosilňovač alebo ako zosilňovač pre posilnenie signálov VHF / UHF v bytových rozvodoch. Jeho základnou výhodou je automatické nastavenie, ktoré zabraňuje prebudeniu zosilňovača.
• Zosilňovač potláča 4G LTE pásmo.
• Zosilňovač nie je vybavený žiadnym manuálnym regulačným prvkom.
• Zosilňovač má 2 výstupy a 1 výstup pre priame pripojenie do TV s odbočovacom útlmom -12 dB.
O nastavení sa stará obvod AGC, ktorý zastáva dve funkcie. Zabraňuje prebudenie zosilňovača (podľa počtu kanálov nastaví maximálna výstupná úroveň) a zároveň udržiava nastavenú výstupnú úroveň (ak má vstupný signál dostatočnú úroveň).
Automaticky nastavená výstupná úroveň zosilňovača je daná počtom zesilovaných kanálov a maximálnym zosilnením zosilňovače (20 dB v pásme UHF a 10 dB v pásme VHF). Napr. pre 6 DVB-T / T2 kanálov je nastavená výstupná úroveň na max. 95 dBuV.
Zosilňovač umožňuje napájanie predzosilňovača + 12V / 150 mA. Napájanie do vstupu možno zapnúť / vypnúť pomocou spínača na zadnej strane zosilňovača.
Picocom má veľmi malé rozmery a nízku spotrebu energie (max. 3,7W).
Technické parametre
počet vstupov / výstupov 1 / 2+ (1 pre TV, -12dB)
vstupy VHF (40-400MHz), UHF (470-790 MHz)
zosilnenie 10 dB (VHF), 20 dB (UHF)
rozsah AGC 20 dB
regulácia zosilnenia 20 dB (VHF vstupy / inputs), 16 dB (UHF vstupy / outputs)
šumové číslo 5 dB (VHF), 4,5 dB (UHF)
max. výstupná úroveň (DIN45004B) 105 dB
max. výstupná úroveň (IMD3 -60 dB) 97 dB (VHF), 102 dB (UHF)
max. výstupná úroveň (IMD2 -60 dB) 87 dB (VHF), 92 dB (UHF)
tlmenie odrazu na vstupe> 10 dB
napájanie predzosilňovača 12V / 150 mA (prepínač)
napájanie 196-264V, 50/60 Hz, 3,7 W
konektory bez konektorové pripojenie
pracovná teplota -5 ° C ….. + 45 ° C
stupeň krytia IP20
hmotnosť 0,23 kg
rozmer 100 x 60 x 30 mm
