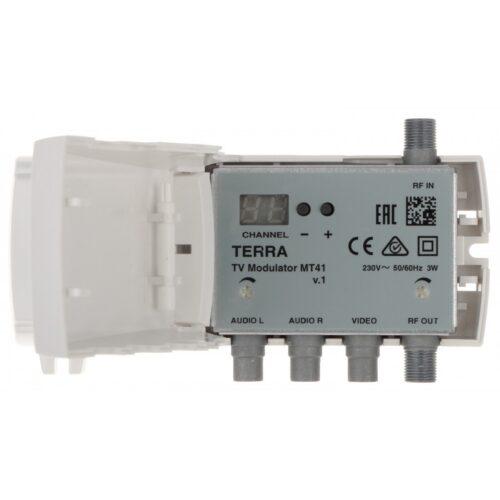

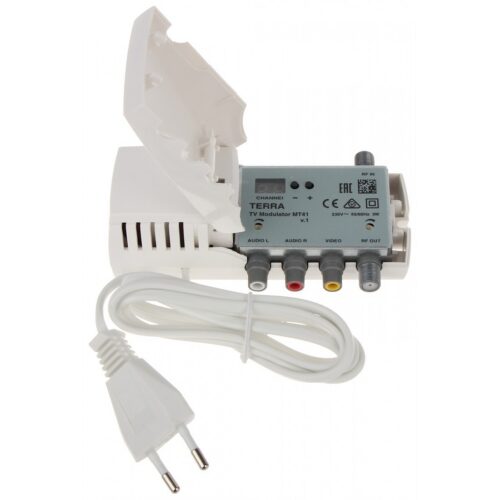

TV modulátor MT41 je určený na vytváranie TV kanálov štandardov G/K/I/L/H/M/N/Austrália v rozsahu UHF.
Dvojpásmový Modulátor MT-41 má mikroprocesorové riadenie – voľba výstupného kanála je vykonávaná dvoma tlačidlami (po otvorení horného krytu).
Číslo kanálu, alebo akýkoľvek meniteľný parameter je zobrazený na LED displeji a uložený v pevnej pamäti. Použitie kremíkovo-stabilizovaného PLL prakticky eliminuje chyby kmitočtu. Existuje možnosť chrániť modulátor proti neoprávnenému prístupu za účelom zmeny nastavených parametrov.
Tieto modulátory môžu byť zapojené kaskádovo. Ich RF signály môžu byť kombinované s pozemnou televíziou (to si vyžaduje, aby zodpovedala úroveň pozemných TV signálov s RF výstupnou úrovňou modulátorov, rovnako ako potreba zabezpečiť primerané frekvenčné rozmedzie).
V porovnaní s predchádzajúcimi sériami dokážu tieto Terra modulátory poskytnúť kompatibilitu s mnohými verziami systému PAL.
Možnosti nastavenia:
– video nosná frekvencia,
– RF výstupná úroveň,
– audio subnosná frekvencia,
– A/V pomer,
– štandardná odchýlka (+/-50 kHz) audio nosnej pre vstupnú úroveň 150-775 mV
Modulátory je možné úspešne použiť ako v domácich anténnych inštaláciaách, tak aj v malých MATV systémoch. Starostlivá kontrola kvality v spoločnosti Terra robí z týchto zariadení prakticky bezporuchové výrobky.
Vysielací signál má moduláciu obojstranného postranného pásma. Modulátory sú určené len na vnútorné použitie.
Technické špecifikácie
T Y P : MT41
Video vstup
frekvenčný rozsah: 20 Hz – 6 MHz
úroveň/impedancia: 1 V ± 0,1 V/75 Ω
Zvukový vstup
frekvenčný rozsah:20 Hz – 15 kHz
úprava úrovne: 0÷7 dB
úroveň/impedancia/odchýlka: 775 mV RMS/10 kΩ/50 kHz
RF výstup
úroveň (typická)/impedancia:90 dBµV/75 Ω
úprava úrovne: 0÷-20 dB
výstupné kanály
podľa kanálových tabuliek: pr. G/H/I/L/K/M/N/Au
frekvenčný rozsah: 470-862 MHz
Pomocná nosná frekvencia zvuku: 4,5 MHz, 5,5 MHz, 6,0 MHz, 6,5 MHz
Rozsah jemného doladenia nosnej frekvencie videa: ±2,25 MHz max. o krok 0,25 MHz
Kombinácia cez stratu: 1,5 dB
Frekvenčný rozsah RF kombinácie: 5-862 MHz
A/V pomer: 12/16 dB
Hĺbka amplitúdovej modulácie, typická: 81 %
Pomer signál/šum, vážený: ≥55 dB
Spotreba energie: 230 V~ 50/60 Hz 3,5 W
Rozsah prevádzkových teplôt: -10° ÷ + 50°C
Rozmery/Hmotnosť (zabalené)
133x63x39 mm/0,36 kg
