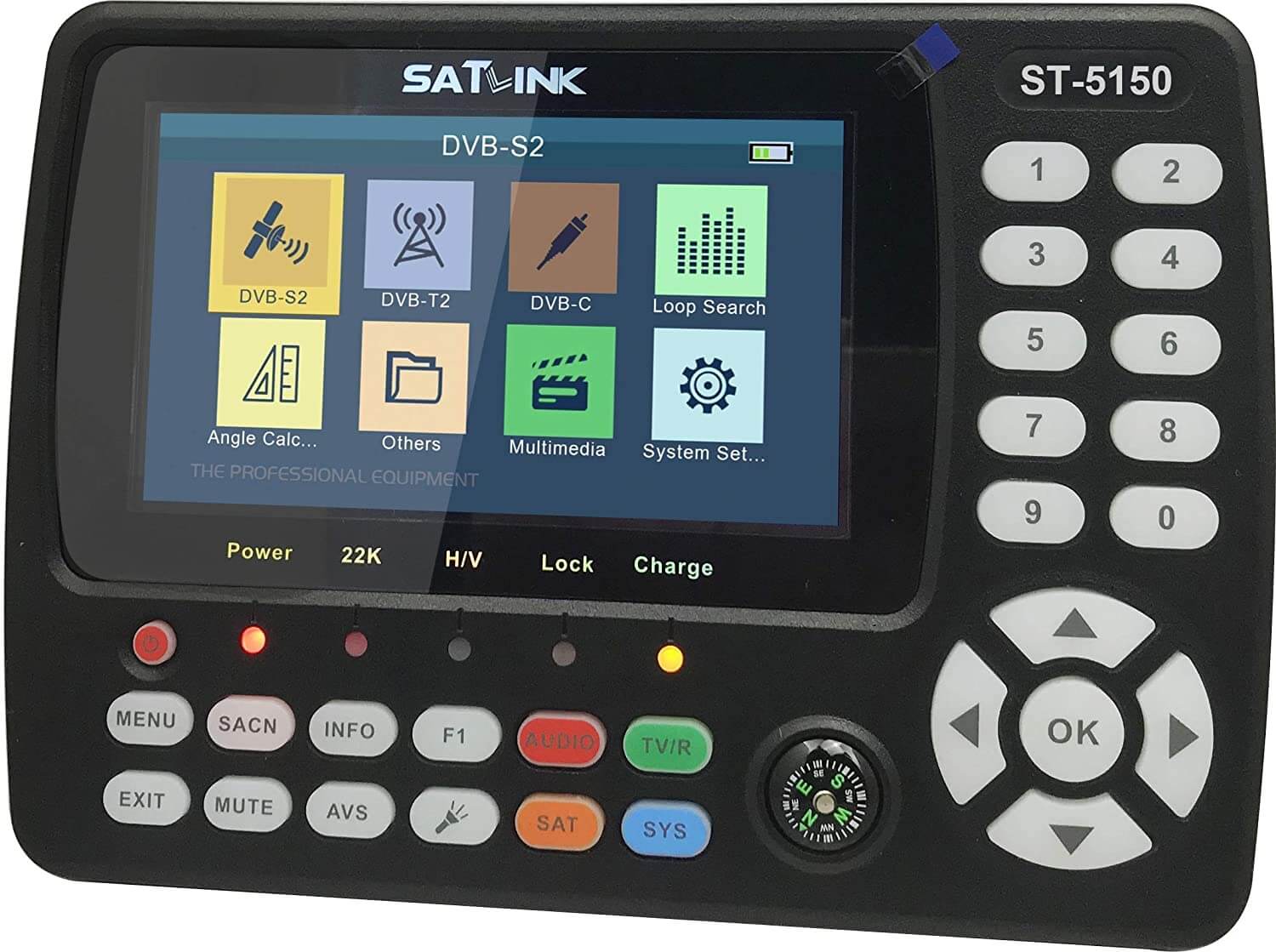

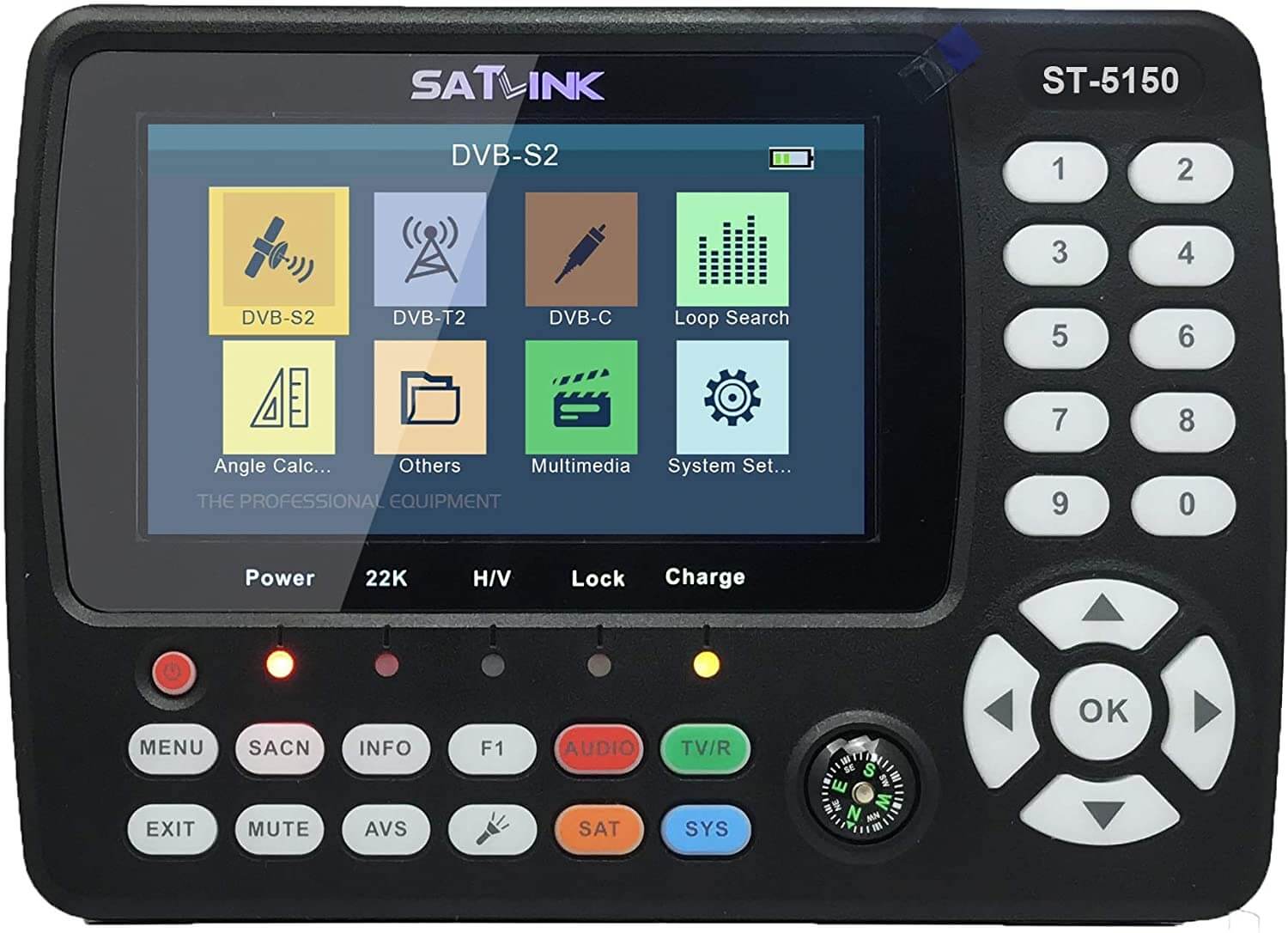

Kombinované meracie zariadenie Satlink ST-5150 DVB-S / S2 / T / T2 / C
Satlink ST-5150 je kombinovaný merací prístroj pre všetky oblasti. Môžu sa merať signály DVB-S / S2 (H.265), ako aj DVB-T / T2 (H.265) a DVB-C. Sila a kvalita signálu (MER) sa zobrazujú ako číselné namerané hodnoty a aj ako stĺpcový graf.
Určuje pomer signálu k šumu (C / N) a bitovú chybovosť (BER) ako ďalšie namerané hodnoty. Okrem toho je možné skontrolovať kvalitu obrazu na 11 cm TFT-LCD displeji s vysokým rozlíšením, na ktorom je možné zobraziť živé vysielanie FTA staníc, samozrejme aj staníc, ktoré sú v HEVC. Okrem živého vysielania podporuje aj zobrazovanie EPG a teletextu, audio a titulkové stopy.
Editácia družíc a transpondérov je možná aj priamo v menu prístroja. Stanice je možné skenovať automaticky, alebo ručne a zoznam staníc je plne editovatelný v prístroji. Podporuje aj zálohovanie zoznamu staníc na USB. Vie pracovať s protokolmi Diseqc 1.0, 1.1, 1.2, USALS a aj Unicable. Hodnoty je možné nastaviť v dB, dBm a dBuv, zobrazuje PWR, MER a BER, takisto aj audio a video PIDy
Umožňuje editáciu zoznamu staníc
Súčasťou dodávky je ochranný gumový kryt, napájací zdroj, pripojovací kábel 12 V, kábel AV (3,5 mm jack na 3x Cinch) a redukčný konektor. Mnoho satelitov je už vopred naprogramovaných, aby bolo možné rýchlo nasmerovať satelitnú anténu na požadovaný satelit.
Je veľmi ľahko použiteľný a v tmavom prostredí Vám uľahčí orientáciu zabudované LED svetlo a podsvietené tlačidlá. Má integrovanú batériu, zabudovaný reproduktor, praktický silikonový obal aj s uchytením na ramienko na krk a USB port na aktualizáciu softvéru.
Konektivita
Na zadnej strane sa nachádza HDMi výstup pre pripojenie k TV, alebo k monitoru a k starším TV je k dispozícii aj AV výstup jack. K dispozícii je aj AV vstup, pre pripojenie napr. obrazu a zvuku z kamier a aj DC výstup s 12V pre napájanie kamery. Ďalej je tu LED svetlo, ktorý slúži ako baterka a dva konektory pre meranie satelitného, alebo terestriálneho a káblového signálu.
Na bočnej strane je USB vstup pre pripojenie USB HDD, alebo USB Flash, ktorým je možný upgrade softvéru, alebo nastavení TP, prípadne môže slúžiť aj na prehrávanie multimediálnych súborov z USB.
Vlastnosti
Digitálne meracie zariadenie pre DVB-S / S2 (H.265), DVB-T / T2 (H.265) a DVB-C
Slučkové vyhľadávanie pre všetky tunery
Zobrazenie sily signálu voliteľne v dBµV, dBm alebo dBmV
4,3 „TFT LCD obrazovka
Konektor HDMI 1.4 (pre externý monitor) – plnofarebná ponuka OSD
A / V výstupy: 3,5 mm jack (cez AV kábel), HDMI Ver 1.4
Analógový video vstup a napájanie 12V Test CCTV kamier
Rýchly štart systému
Ľahká manipulácia
Zoznam kanálov je možné zobraziť podľa oblastí alebo úplne všetky.
Rýchle uzamknutie signálu
Meranie: úrovne, C / N, BER, MER
Akustická signalizácia signálnej úrovne, ktorú je možné vypnúť
DiSEqC 1.0, 1.1, 1.2, USALS
Unicable 1 a 2
Napájanie LNB: 13 / 18V, 0 / 22kHz
Ochrana proti skratu LNB
Napájanie pozemných antén 5V, 12V, 24V, pripojenie USB 2.0
Osvetlenie klávesnice (je možné vypnúť)
Aktualizácia firmvéru cez USB
Zálohovanie / obnovenie zoznamov kanálov pomocou USB
Uhlová kalkulačka pre SAT antény
Funkcia baterky
Technické špecifikácie
Prevádzkové napätie: 7,4V
Li-ON batéria: 2,6 Ah
Váha 500g
Rozmery (V x Š x H) 170 x 120 x 40 mm
Náhľady z menu prístroja
Pripojenia
HDMI: Digitálny audio a video výstup ver. 1.4 pre televízory so vstupom HDMI.
USB: 1 port USB 2.0 na pripojenie dátového nosiča USB
(Vstavaný prehrávač médií dokáže prehrávať rôzne formáty audio/video/obrázky.)
AV IN / AV OUT: AV vstup a výstup.
(Je možné prehrávať externé zdroje alebo presmerovať prijatý signál na externé zariadenie.)
DC OUT (12 V): Výstup na napájanie CCT kamier
Zásuvka DVB-S / S2 (RF) F: Na pripojenie zdroja signálu (LNB, multiprepínač) pomocou konektora F.
Zásuvka T2 / T / C (ANT) F: Na pripojenie k pozemským anténam alebo k širokopásmovej káblovej sieti pomocou konektora F
Obsah balenia
Kombinované meracie zariadenie Satlink ST-5150 DVB-S / S2 / T / T2 / C
Ochranný gumený kryt
Napájací zdroj
Pripojovací kábel 12V
AV kábel (3,5 mm jack na 3x cinch)
Redukcia
