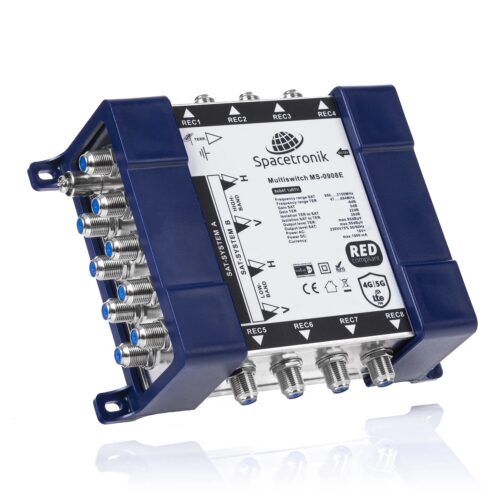

Koncový multiprepínač 9/8 Spacetronik E-Series MS-0908E
Multiprepínač je určený na rozšírenie vnútornej anténnej inštalácie satelitných DVB-S2 a DVB-T/T2 pozemných televíznych systémov.
Zariadenie umožňuje distribúciu satelitného a terestriálneho signálu a pripojenie až 8 účastníckych zásuviek RTV-SAT, satelitných tunerov, DVB-T tunerov atď…
K čomu by mal byť multiprepínač E-Series pripojený?
Multiprepínač automaticky rozpozná typ signálu, ktorý bude posielaný do tunerov. Inštalácia by mala brať do úvahy pripojenie multiprepínača k satelitnej anténe s priemerom nie menším ako 0,8 m alebo anténe pozemnej televízie. Oddelenie satelitného a terestriálneho signálu prichádzajúceho z multiprepínača sa vykonáva pomocou koncových účastníckych zásuviek. Multiprepínač je napájaný externým zdrojom, vďaka čomu je eliminovaný jav zvýšenej prevádzkovej teploty, ktorá je častou príčinou poškodenia zariadenia.
Kam namontovať multiprepínač Spacetronik?
Pri inštalácii zariadenia je potrebné vziať do úvahy existujúce podmienky inštalácie týkajúce sa napájania:
– umiestnenie mimo vplyvu poveternostných podmienok
– ochrana pred prístupom nepovolaných osôb
– dostatočné vetranie
Inštalačná schéma

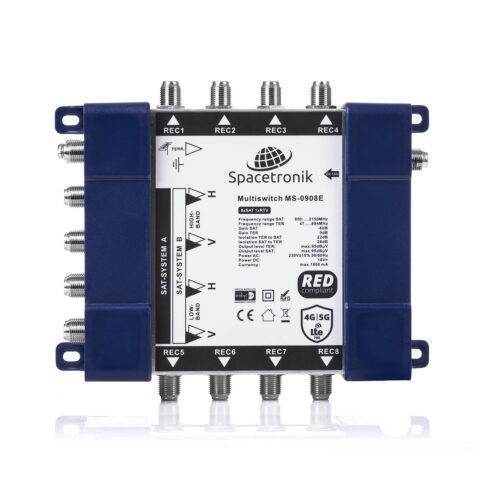

Inštalácia multiprepínača Spacetronik Eco je veľmi jednoduchá. Na ľavej strane multiprepínača nájdeme 8 satelitných vstupov a 1 Terriestal vstup. Na pravej strane je vstupný konektor napájania. Ďalšími prvkami sú sčítané výstupy signálov – SAT + DVB-T/T2
Čo je možné pripojiť k multiprepínaču?
– dva vstupy signálu z prevodníka SAT Quattro
– jeden vstup pozemného signálu DVB-T/T2
– 8 kombinovaných výstupov signálu SAT+DVB-T/T2
Technická špecifikácia
Počet vstupov: 8 SAT, 1 TER
Počet výstupov: 8
Konektory: F samice
SAT Frekvenčný rozsah: 950-2150 MHz
TER Frekvenčný rozsah: 47-694 MHz SAT Zisk:
-3 až 6dB
TER Zisk: -3 až 4dB
Izolácia TER k SAT : 30dB
izolácia SAT na TER: 28dB
H/V polarizačná separačná izolácia: 25dB
TER výstupná izolácia: 22dB
SAT výstupná izolácia: 30dB
Návratová strata SAT vstup: 10dB
Návratová strata SAT výstup: 7dB Návratová strata
TER vstup: 11dB
TER výstup: 8dB
Výstupná úroveň SAT(IMD3 – 35dB): 100dBµV
Výstupná úroveň TER(IMD3 – 60dB): 88dBµV
Vstupná / výstupná impedancia: 75Ohm
Napájanie: max. 18V
