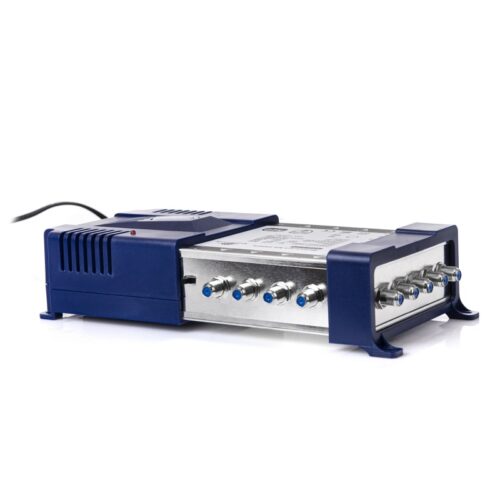

Multiprepínač Spacetronik Pro Series MS-0508PL LTE
Multiswitch Pro Series 5/8 so 4 SAT vstupmi + 1 anténnym vstupom pre pozemnú TV vám umožní distribuovať signál zo satelitu až 8 koncovým užívateľom. Multiswitch má zabudovaný prvotriedny napájací zdroj, umožňujúci stabilnú prevádzku zariadenia.
Puzdro a konektory vyrobené z najkvalitnejších materiálov. Multiprepínač pre vnútorné použitie, určený na výstavbu anténnych inštalácií pre satelitné a pozemné televízne systémy.
Pre správnu činnosť sa odporúča pripojiť LNB Quattro (pozor – nie QUAD) poskytujúci signál zo štyroch frekvencií, ktorý vedieme na príslušné vstupy mutiswitcha a na terestriálny vstup, označený ako TERR. Možné pripojiť zlúčený signál z pozemnej a rozhlasovej TV. Pri takomto pripojení sú satelitné aj pozemné signály na výstupe z multiprepínača na každom výstupe.
Celá inštalácia by mala byť ukončená koncovou zásuvkou R-TV-SAT. Pri pripájaní Quattro LNB k jednotlivým vstupom v multiprepínači dbajte na vhodné obsadenie konektorov LOW BAND a HIGH BANDa H (horizontálna – horizontálna) a V (vertikálna – vertikálna) polarizácia na výstupy zo samotného konvertora – multiprepínače Spacetronik, ako aj nami predávané LNB majú správne označené vstupy.
K multiprepínaču je možné pripojiť 8 satelitných alebo terestriálnych prijímačov. Zariadenie automaticky upraví typ signálu, ktorý bude vysielaný do daného prijímača.
Inštalačná schéma
Inštalácia multiprepínača Spacetronik PRO Series je veľmi jednoduchá. Na ľavej strane multiprepínača nájdeme 4 satelitné vstupy a 1 Terriestal vstup. Na pravej strane je kvalitný zdroj, ktorý sa len zasunie do zdroja energie. Ďalšími prvkami sú sčítané výstupy signálov – SAT + DVB-T/T2
Prečo Multiswitch Spacetronik Pro Series?
Pri výrobe multiprepínačov Spacetronik sme sa rozhodli neušetriť pár dolárov. Preto sme v zariadení použili stabilné napájanie pre zabezpečenie dlhodobej prevádzky a schopnosti napájať DVB-T/T2/FM/R cestu (koncové multiprepínače). Použili sme tie najkvalitnejšie potenciometre, vďaka ktorým majú multiprepínače veľmi dobré prevádzkové parametre, je to užitočné pre stabilnú a dlhodobú prevádzku a tiež zaisťuje stabilný signál a rýchle prepínanie kanálov v zle vyhotovených inštaláciách, napr. na zlej kabeláži, príliš malá SAT anténa, zle nainštalovaná pozemná anténa.
Kam namontovať multiprepínač Spacetronik?
Pri inštalácii zariadenia je potrebné vziať do úvahy existujúce podmienky inštalácie týkajúce sa napájania:
– umiestnenie mimo vplyvu poveternostných podmienok
– ochrana pred prístupom tretích osôb
– dostatočné vetranie
Čo je možné pripojiť k multiprepínaču?
– jeden vstup signálu z konvertora SAT Quattro (4 káble)
– jeden vstup pozemného signálu DVB-T/T2
– 8 výstupov signálu SAT+DVB-T/T2
Technická špecifikácia 5/8 multiprepínača
Počet vstupov: 4 SAT, 1 TER
Počet výstupov: 8
Konektory: F samice
SAT Frekvenčný rozsah
: 950-2150 MHz TER Frekvenčný rozsah: 47-694 MHz
SAT Zisk: 0 až 6 dB
TER Zisk: 2 až 6
dB Izolácia TER až SAT: 30dB
Izolácia SAT na TER: 28dB
H/V polarizačná separačná izolácia: 25dB
TER výstupná – výstupná izolácia: 22dB
SAT výstup – výstupná izolácia: 35dB Návratová strata
SAT vstup: 10dB
Návratová strata SAT výstup: 7dB Návratová strata
TER vstup: 11dB Návratová strata
TER výstup : 8dB
SAT(IMD3 – 35dB)
výstupná úroveň: 100dBµV TER(IMD3 – 60dB) výstupná úroveň: 88dBµV
Vstupná/výstupná impedancia: 75Ohm
Vstavaný napájací zdroj
Vlastnosti produktu
Počet výstupov – 8
Počet vstupov – 5x (1SAT + DVB-T)
Zabudovaný napájací zdroj
Záruka – 3 roky
Napájanie do DVB-T
Vstavaný LTE filter
