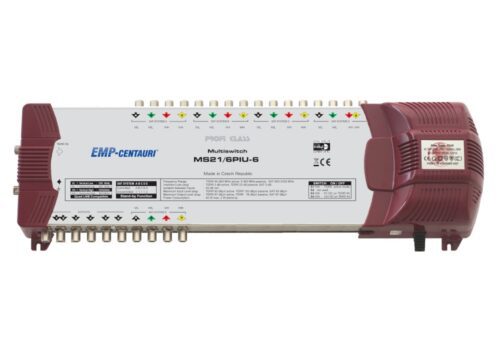

21 vstupový a 6 výstupový samostatný multiprepínač pre distribúciu pozemných a satelitných signálov z 5 satelitných pozícií (20 polarizácií) pre až 6 účastníkov.
Technické špecifikácie:
Parameter Podmienka Hodnota
Frekvenčný rozsah Sat. vstupy 950-2300 MHz
Terr. vstup 5-862 MHz (pasívne)
40-862 MHz (aktívny)
výstupy 5-2300 MHz (pasívne)
40-2300 MHz (aktívny)
Riadenie 13/18 V + 0/22 kHz, DiSEqC 1.0, 1.1, 1.2
Priechodný útlm Sat. 3 dB avg.
Terr aktívny 3 dB avg
Terr. pasívne 22 dB avg
Izolácia sat. vstupov 20 dB min
Maximálna vstupná úroveň* Sat. 90 dBµV avg
Terr. 100 dBµV avg (pasívne)
90 dBµV avg (aktívny)
Maximálna výstupná úroveň* Sat. 87 dBµV avg
Terr. 78 dBµV avg (pasívne)
87 dBµV avg (aktívny)
Príkon z každého prijímača 45 mA (18 V)
zo zabudovaného zdroja 2.1-5.5 W (pasívne) + LNB
2.3-7 W (aktívny) + LNB
Napájanie terr. predzosilňovače 150 mA max
Rozmery (d,š,v) 47.0 x 15.2 x 8.7 cm
(dĺžka prívodnej šnúry 130 cm)
Teplotný rozsah -30 ~ +60 °C
*Terr.: EN 50083-3/60dB IMA3 [dBµV]; SAT: EN 50083-3/35dB IMA3 [dBµV]
