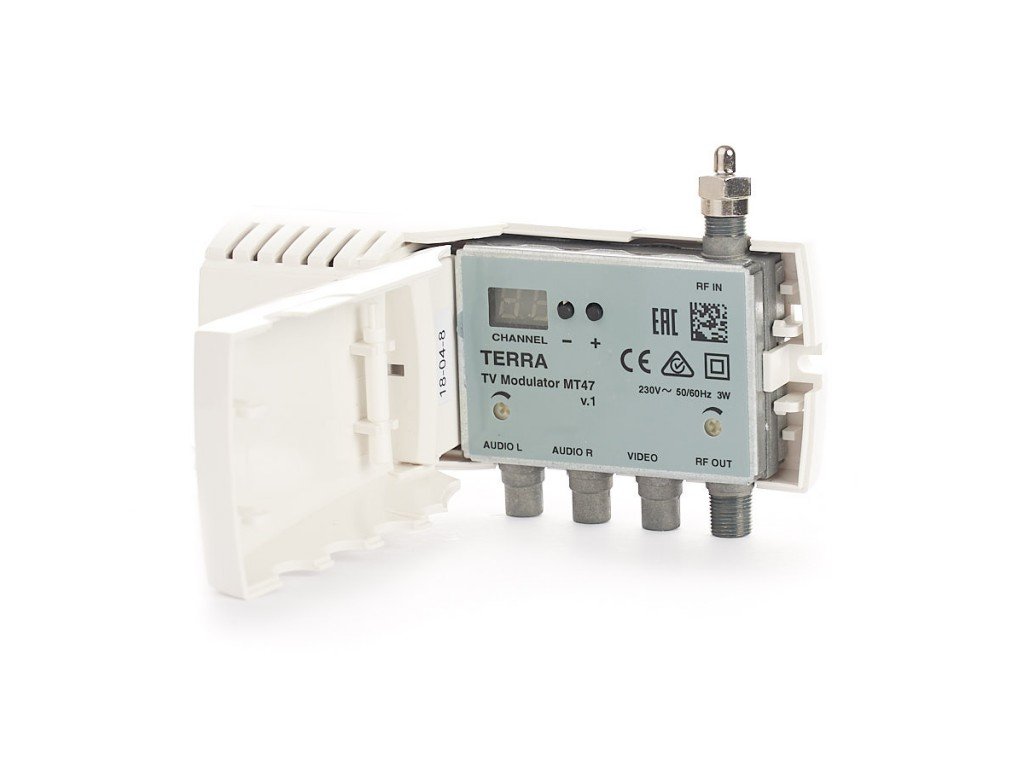

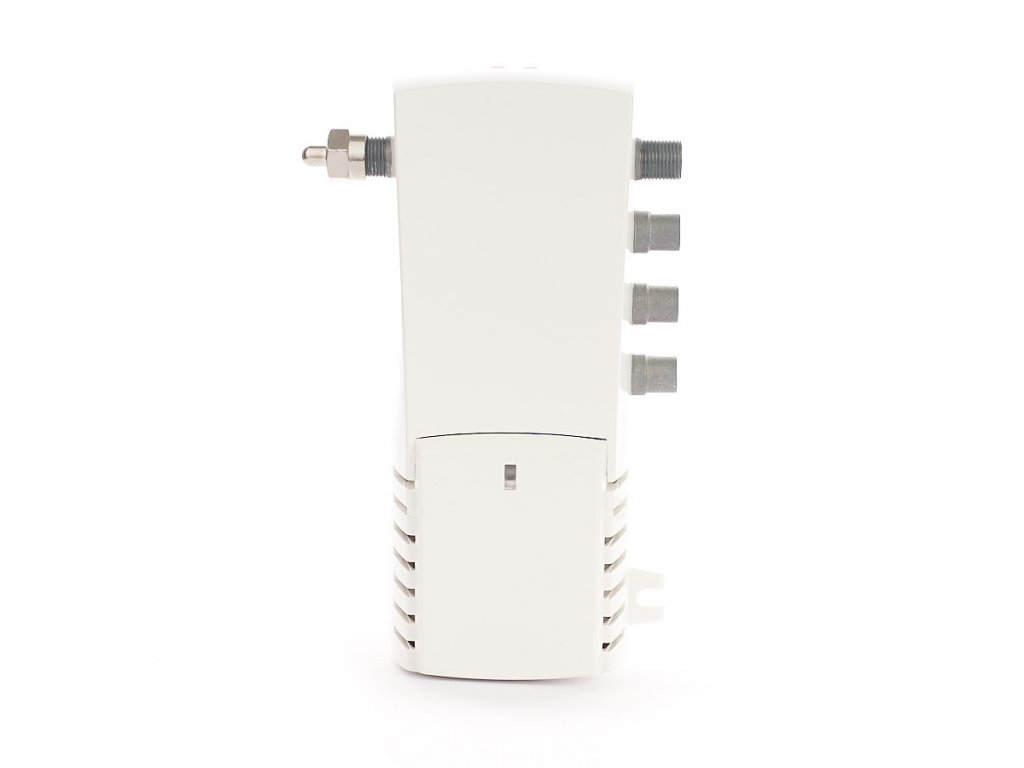

TV Modulátor TERRA MT47 (kanál 1-12 & 21-69).
Dvojitý modulátor MT47 s postranným pásmom má mikroprocesorové riadenie – voľba výstupného kanála sa vykonáva dvoma tlačidlami (po otvorení horného krytu).
Číslo kanála, alebo premenlivý parameter je zobrazené na LED displeji a uložené v energeticky nezávislej pamäti.
Použitie stabilizovaného PLL prakticky eliminuje frekvenčnú chybu. Existuje možnosť chrániť modulátor proti neoprávnenej zmene nastavených parametrov.
Modulátory možno zapojiť do kaskády. Ich RF signály môžu byť kombinované s pozemnými TV kanálmi (to vyžaduje zladiť úrovne pozemných TV signálov s RF výstupnými úrovňami modulátorov, rovnako ako zabezpečiť primeraný frekvenčný odstup).
Modulátor MT47 je monofonický. Signály z AUDIO L a AUDIO R vstupy sú zmiešané.
V porovnaní s predchádzajúcou sériou môžu tieto Terra moduláty poskytnúť kompatibilitu s mnohými verziami PAL systému.
Možnosti nastavenia:
– video nosná frekvencia,
– RF výstupná úroveň,
– audio subnosná frekvencia,
– A/V ratio,
– štandardná odchýlka (+/-50 kHz) audio nosnej pre vstupnú úroveň 150-775 mV
Modulátory možno úspešne použiť v domácich anténnych inštaláciách, rovnako ako aj v malých MATV systémoch. Starostlivá kontrola kvality v spoločnosti Terra robí z týchto zariadení prakticky bezporuchové.
1 – AUDIO L – vstupný konektor signálu ľavého zvukového kanála (typ RCA)
2 – AUDIO R – vstupný konektor signálu pravého zvukového kanálu (typ RCA)
3 – VIDEO – vstupný konektor video signálu (typ RCA)
4 – RF OUT – výstupný konektor RF signálu (typ F)
5 – RF IN – Vstupný konektor RF signálu (typ F)
6 – RF OUT – RF regulátor úrovne výstupného signálu
7 – dvojmiestny LED displej
8 – indikátor napájacieho napätia
9 – skrutkovač
10 – napájací kábel
11 – AUDIO – regulátor odchýlky subnosnej zvuku (len pre MT41, MT47)
12 – vonkajšie veko (otvoriteľné rukou)
Špecifikácie
Video vstup
frekvenčný rozsah: 20 Hz – 6 MHz
úroveň/impedancia: 1 V ± 0,1 V/75 Ω
Audio vstup
frekvenčný rozsah: 20 Hz – 15 kHz
nastavenie úrovne: 0 ÷ 7 dB
úroveň/impedancia/odchýlka: 2×775 mV RMS/10 kΩ/50 kHz
RF výstup
úroveň (typická)/impedancia: 85 dBµV/75 Ω
nastavenie úrovne: 0 ÷ -20 dB
výstupné kanály: podľa kanálových tabuliek: B/G/D/K/H/I/L/M/N/Au
frekvenčný rozsah: 45-84 MHz, 170-300 MHz, 470-862 MHz
Zvuková pomocná nosná frekvencia:4,5 MHz, 5,5 MHz, 6,0 MHz, 6,5 MHz
Rozsah jemného doladenia nosnej frekvencie videa: ± 2,25 MHz max. o krok 0,25 MHz
Kombinácia cez stratu: 2,5 dB
Frekvenčný rozsah RF kombinácie: 5-862 MHz
A/V pomer: 12/16 dB
Hĺbka amplitúdovej modulácie, typická: 81 %
Pomer signál/šum, vážený: ≥ 55 dB
Spotreba energie: 230 V~ 50/60 Hz 3 W
Rozsah prevádzkových teplôt: -10°C ÷ + 50°C
Rozmery/Hmotnosť (zabalené): 133x73x39 mm/0,36 kg
