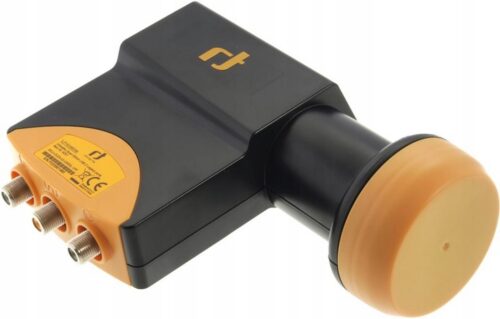

Unicable Quad + Twin vystupový konvertor so šumovým číslom 0,2dB. Požíva sa v prípadoch keď je nutné zapojiť 4 nezávislé satelitné prijímače od paraboly a je dostupný iba 1 koax. kábel. Navyše má tento konvertor aj dva UNI výstupy (ako Twin konvertor) takže celkovo je možné k tomuto konvertoru pripojiť až 6 nezávisle pracujúcich satelitných prijímačov. Pozor, súčasťou balenia už nie je aj unicable rozbočovač 1/2, je potrebné si ho v prípade potreby dokúpiť:
Unicable 2 rozbočovače pre 2 vetvy
Unicable 2 rozbočovače pre 4 vetvy
Unicable 2 rozbočovače pre 6 vetiev
Unicable 2 rozbočovače pre 8 vetiev
Unicable rozbočovače Inverto
Možnosti zapojenia vid. priložený obrázok.
Satelitný prijímač musí mať možnosť výberu UNIcable LNB.
Low Band
10.7~11.7 GHz
LO Frequency
9.75 GHz
High Band
11.7~12.75 GHz
LO Frequency
10.6 C+Hz
LO Initial Accuracy
+/- 1.0 MHz
LO Temperature Drift
+/- 2.5 MHz
LO Phase Noise @ 10K Hz
-90 dBc/Hz max.
SCR Conversion Gain
57 dB min.
Legacy Conversion Gain
55 dB Min.
Gain Variation
+/- 0.75 dB/ 27 MHz
Image Rejection
40 dB min.
1 dB Compression Point (O/P)
0.0 dBm min.
Cross-pole Isolation
20 dB Min.
O/P VSWR
2.5 : 1
Output Impedance
75Ω (F-type)
IF Channel bandwidth
60 MHz
Output IF Channel 1 (SCR0)
1210 MHz
Output IF Channel 2 (SCR1)
1420 MHz
Output IF Channel 3 (SCR2)
1680 MHz
Output IF Channel 4 (SCR3)
2040 MHz
Channel isolation
20 dB Min.
Legacy ports (Twin výstup)
2
SCR’s Control Signals
DiSEqC command
Legacy Switch Voltage Control
15 (H) Volts
Legacy 22k sensitivity
220 mV [min.]
DC Power
250mA@13.5V
Working Temperature
– 30°C~ + 60°C
Weight
350g
Príklady zapojenia:
