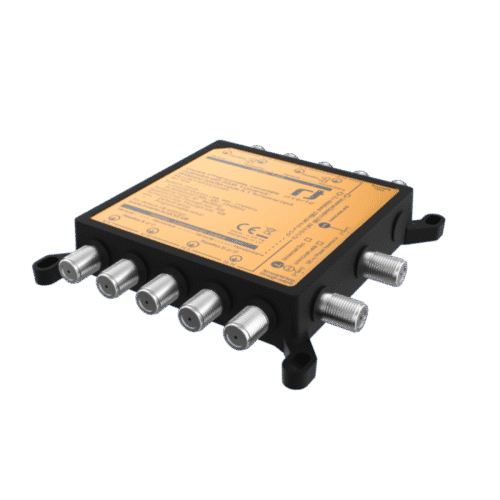

IDLU-UWT110-CUO1O-32P je malý multifunkčný spínač Unicable2 umožňujúci inštaláciu s až 32 satelitnými prijímačmi na jedinom kábli, založenom na technológii stohovania digitálnych kanálov. Technológia stohovania digitálnych kanálov používa digitálne spracovanie signálu po širokopásmových analógových a digitálnych konvertoroch (full band capture) na výber a usporiadanie kanálov transpondérov.
Multiprepínač podporuje dynamické aj statické režimy.
– V dynamickom režime (predvolené) môže až 32 prijímačov kompatibilných s normou EN50607 (alebo až 16 EN50494 kompatibilných) pripojených cez výstupné porty Unicable s vybranými požadovanými transpondérmi a prijímať ich cez príslušnú skupinu používateľov.
– V statickom režime multiprepínač vygeneruje mapovanie frekvencií s pevným transpondérom a IF a môže sa zadať až 32 transpondérov (v závislosti od šírky pásma požadovaných transpondérov) cez výstupné porty Unicable. To umožňuje pripojenie neobmedzeného počtu prijímačov k prepínaču, ktoré robia zariadenia MDU podstatne lacnejšie a jednoduchšie než kedykoľvek predtým.
Tento multiprepínač má 4 satelitné vstupy, ktoré môžu prijímať (aj kaskádne) buď z dvoch satelitných IF pásiem (LV, LH, HV a HH) z jedného satelitného vysielania, alebo 2 širokopásmové satelitné IF signály (Wideband LNB Horizontálne a vertikálne) z dvoch satelitných kanálov (družíc).
Jedinečná vlastnosť firmvéru multiprepínača umožňuje aj dvojitý reťazec (dva multiprepínače), kedy kombinuje ich výstupy s externým zosilňovačom na podporu pripojenia až 4 širokopásmových satelitných IF signálov až zo štyroch satelitných družíc.
Má tiež pozemný VHF / UHF vstup. Terestriálne signály sú kombinované na obidvoch výstupných portoch multiprepínača. Terrestrial signál nie je zosilnený.
Multiprepínač má dva výstupy – štandardne je jeden z portov nakonfigurovaný tak, aby fungoval ako Unicable port v dynamickom režime a druhý je nakonfigurovaný tak, aby fungoval ako univerzálny výstup (Legacy) a prepne sa na Unicable, akonáhle dostane príkaz EN50494 alebo EN50607.
Prevádzkový režim a konfigurácia každého výstupného portu – jednoznačná / univerzálna, dynamická / statická – výstupná výkonová úroveň, šírka pásma kanálu, čísla UB a protokol, stredové frekvencie a funkčnosť každého z výstupných portov sú plne programovateľné prostredníctvom zariadenia Inverto Unicable II Programmeru, alebo prístroja SatPal.
Multiprepínač sa napája cez dodaný AC / DC adaptér a Power Inserter, čo umožňuje väčšiu flexibilitu pri rôznych scenároch inštalácie. Komunikačný protokol medzi jednotkou multiprepínača a pripojenými prijímačmi je založený na normách EN50494 a / alebo EN50607 a môže byť definovaný podľa užívateľského pásma, čo umožňuje operátorom podporovať inštalácie pozostávajúce z PVR a HGW kompatibilných len s normou EN50494 a EN50607.
Zariadenie na programovanie multiprepínača
5415 SatPal ™ Controller IDLU-SPAL03-OOOBT-OPP
5393 Programátor Unicable II ™ IDLU-PROG02-OOOOO-OPN
Pre vnútorné a vonkajšie (IP54) inštalácie
Technické špecifikácie
Frekvenčný rozsah: satelitná Quattro LNB: 950 MHz – 2150 MHz (predvolené)
Širokopásmový LNB: 300 MHz – 2350 MHz
Frekvenčný rozsah: pozemné 47 MHz – 862 MHz
Vstupy 4x IF vstupy:
– pre 1x LNB Quattro (predvolené)
– alebo 2x Wideband LNB
1x vstup UHF / VHF pre pozemnú anténu
Výstupy 4x Loopthrough satelitné IF výstupy
1x slučkový pozemný výstup
1x výstup Unicable II (dCSS / EN50607), dynamický
(predvolené) alebo štatistický režim podporujúci až 32 UB.
S kombinovaným terestriálnym signálom.
1x Universal (Legacy) predvolene pri zapnutí, automatické prepínanie
na prístroj Unicable II pri príkaze príkazu EN50494 / EN50607.
S kombinovaným terestriálnym signálom
Rozsah vstupného výkonu -50 dBm -15 dBm
Konfigurovateľná úroveň výstupného signálu (AGC) (predvolené -25 dBm)
RF izolácia: satelit / terrestrial (vstup) 25 dB min.
RF izolácia: satelit / satelit (vstup) 25 dB min.
Izolácia RF: satelitná ch / ch (UBs, výstup) 28 dB min.
Loop-through strata: satelit
3 dB max.
Strata slučky: pozemné 3 dB max.
Zisk: výstup Unicable II (dCSS) (mimo AGC) 25 dB min.
Zisk: starší (univerzálny) výstup 10 dB min.
LO fázový šum 1 kHz -80 dBc / Hz max.
LO fázový šum 10 kHz -92 dBc / Hz max.
LO fázový šum 100 kHz -96 dBc / Hz max.
LO fázový šum 1 MHz -104 dBc / Hz max.
Integrovaný fázový šum 1,5 stupna max.
Riadiace protokoly DiSEqC 1.x / DiSEqC 2.0, EN50494 / EN50607
Staršie prepínanie portov V / L => 13 V / 0 kHz, V / H => 13 V / 22 kHz
H / L => 18 V / 0 kHz, H / H => 18 V / 22 kHz
Vstupná / výstupná impedancia 75 Ohm(typ F)
Napájanie LNB 300 mA max. 13 VDC ~ 18 Vss
Spotreba energie 500 mA 13 VDC max.
Pracovná teplota -20 C – +60 C
IP ochrana IP54
Rozmery výrobku (š xhxv)
