Pre distribúciu HDMI signálu do HD, alebo SD výstupu v modulácii DVB-T. Podporuje HDCP.
Ideálne pre aplikácie v (S)MATV systémoch, v hoteloch, obchodoch. Jednoduchá a intiutívna inštalácia.

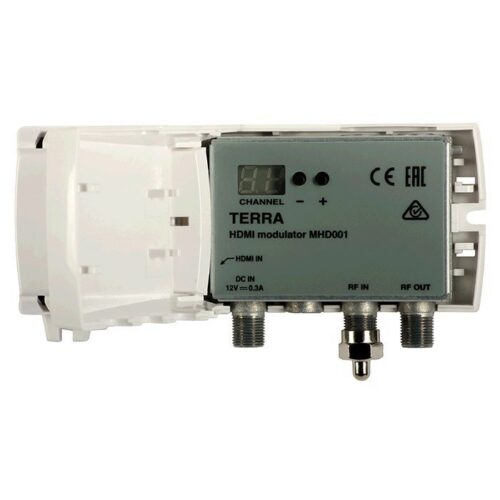

TERRA MHD001P slúži na prevod z HDMI vstupu do DVB-T vo FullHD (1920×1080-30p). Súbežne je možné do systému pustiť aj ďalšie stanice z DVB-T antény.
Modulátory radu MHD je možné nastaviť a programovať pomocou smart mobilného telefónu. Pre systém Android stačí v prehliadači Chrome vstúpiť na stránku mhd.mydtv.live a postupovať podľa inštrukcií (anglický jazyk). Pre telefóny iOS je nutné stiahnuť platenú aplikáciu WebBLE GreenParkSoftware. Mód pre párovanie sa spustí na modulátore súčasným stlačením tlačidiel + a – a pripojením napájania modulátora, zelená LED na modulátore začne blikať.
Vlastnosti:
jednokanálový modulátor
slúži na distribúciu HDMI signálu v DVB-T
ideálne použitie v TV rozvodoch, hoteloch, reštauráciách atď.
dátový stream 18-20 Mbps
jednoduchá inštalácia, intuitívne nastavenie
Špecifikáca:
Video: Coding (compression): MPEG-4 AVC/H.264, Baseline profile 4.0
Vstup: HDMI x1
Audio: Coding (compression) MPEG-1 Layer II, AAC
Vstup: HDMI
Max. rozlíšenie: 1920x1080x30p , H.264 encoder MPEG-4 AVC/H.264
Transport Stream: Processing PAT, SDT, PMTs
RF output: Standard DVB-T COFDM, FFT mode, 2K/8K
Band 7 MHz, 8 MHz
Konstelation 64QAM
MER 32 dB
RF frekvenčný rozsah: 174…230 MHz, 470…862 MHz
RF výstupná úroveň: 60…90 dBµV
RF úroveň: 0…30 dB, v 1 dB krokoch
1. HDMI vstup
2. HDMI výstup ( utohto modelu nedostupné!)
3. DC vstup pre napájanie (zdroj je v balení)
4. RF vstup (F konektor)
5. RF výstup (F konektor)
6. dvojznakový displej
7. LEd indikácia napájania
8. Kryt
9. Indikácia módu nastavení
10. Indikácia HDMI signálu
Hlavné údaje:
Napájanie: 100-240 VAC, 50/60 Hz 4 W (súčasť dodávky)
Rozmery: 133x63x39 mm
Hmotnosť: 0.34 kg
Name
MHD001P
Code
R86103
Video
Coding (compression)
MPEG-4 AVC/H.264, Baseline profile 4.0
Input
HDMI x1 HDCP
Audio
Coding (compression)
MPEG-1 Layer II, AAC
Input
HDMI
Encoding
Maximum resolution
1920x1080x30p
H.264 encoder
MPEG-4 AVC/H.264
Transport Stream
Processing
PAT, SDT, PMTs
RF output
Standard
DVB-T COFDM
FFT mode
2K/8K
Band
7 MHz, 8 MHz
Konstelation
64QAM
MER
32 dB
RF frequency range
174…230 MHz, 470…862 MHz
RF output level
60…90 dBµV
RF level adjustment range
0…30 dB, 1 dB step
General
Power
100-240 VAC, 50/60 Hz 4 W
Dimensions
133x63x39 mm
Weight
0.18 kg
