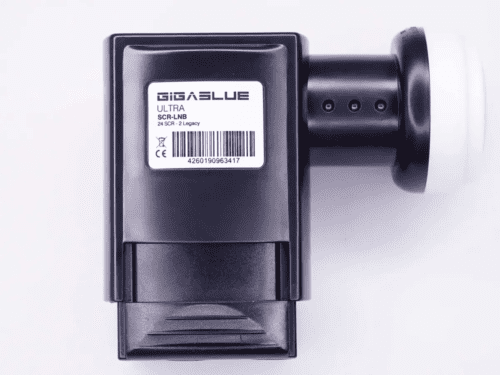

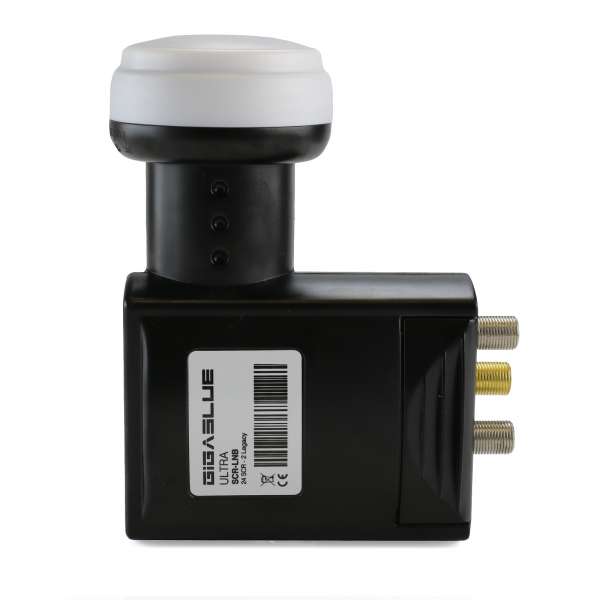

GigaBlue Ultra SCR-LNB / 24 SCR – 2 Legacy UHD 4K LNB
Tento profesionálny jednokáblový Unicable II. LNB od spoločnosti GigaBlue môže priamo napájať až 24 prijímačov (24 prijímačov kompatibilných s SCR a 2 konvenčné satelitné prijímače prostredníctvom 2x staršieho výstupu).
Charakteristika produktu:
– SCR (Satellite Channel Router)
– 1x výstup SCR až pre 24 prijímačov na jednom koaxiálnom kábli (musí byť kompatibilný so SAT-SCR)
– 2x klasický výstup pre až 2 štandardné prijímače SAT
– Šumové číslo: 0,1 dB (typ.)
– Gain Legacy port: 57 – 61 dB
– Port SAT-SCR: 42 – 62 dB
– Rovinnosť zisku: +/- 0,5dB / 26MHz nad temp.
– Variácia zisku: 4 dB nad teplotou.
– Izolácia krížových polôh:> 22 dB nad temp.
– Legacy výstup podporuje DiSEqC 1.0
– Image rejection:> 40 dB za čas.
– Prac. teplota: -40 ° C až + 65 ° C
– Legacy port spotreby energie: 100 mA
– Príkon SAT-SCR port: 300 mA
– Hrúbka krku Ø 40 mm
– Dĺžka krku: 42 mm
– Ochrana proti poveternostným vplyvom
Technické špecifikácie
Nízkopásmové LO 9,75 GHz 9,75 GHz
Vysoké pásmo LO 10,6 GHz 10,6 GHz
Pevné užívateľské pásma /
1210, 1420, 1680, 2040, 1005, 1050, 1095, 1140, 1260, 1305, 1350, 1475, 1520, 1565, 1610, 1725, 1770, 1815, 1860, 1905, 1950, 1995, 2085, 2130 MHz
alebo
1680, 1280, 1380, 1480, 980, 1030, 1080, 1130, 1530, 1580, 1630, 1730, 1780, 1830, 1880, 1930 MHz (prijímače SkyQ)
Stabilita frekvencie LO +/- 1 MHz @ teplota miestnosti. +/- 1,5 MHz @ izbová teplota
+/- 2,5 MHz @ prehriatie +/- 3 MHz @ prehriatie.
Faktor rušenia 0,1 dB (typ.) 0,1 dB (typ.)
Zisk 57 ~ 61 dB 42-62 dB (programovateľný s krokom 1 MHz)
Zisková rovinnosť +/- 0,5dB / 26MHz prehriatia +/- 0,5dB / 26MHz prehriatia
Zisková varianta prehriatia 4 dB prehriatia 6 dB
V pásme rušivé <- 55 dBm prehriatie <- 47 dBm prehriatie.
Izolácia skríženej polarizácie
> 22 dBm prehriatie> 22 dBm prehriatie
Ovládanie signálu
/ EN50494 (prvých 8 UB) + EN50607 + dAhoj
Prepínacie napätie polarity
10,5 ~ 14,0 Vdc
16,0 ~ 21,0 Vdc
Prepínanie pásma nízke pásmo: 0 KHz
Vysoké pásmo: 22 KHz +/- 4KHz
Odmietnutie obrazu
> 40 dB prehriatie> 40 dB prehriatie.
Potlačenie IM3> 50 dBc @ IF sila signálu> 50 dBc @ IF sila signálu
-15 dBm prehriatie -15 dBm prehriatie
Faktor rušenia frekvencie LO
Faktor integračného rušenia <-60 dBc @ 1 kHz
<-85 dBc @ 10 kHz <2,5 stupňa RMS
<-105 dBc @ 100 kHz @ 10 kHz ~ 13MHz
<-120 dBc @ 1 MHz
Prevádzková teplota
-40 ° C ~ + 65 ° C -40 ° C ~ + 65 ° C
Príkon 100 mA 300 mA
Dĺžka posuvu 42 mm
