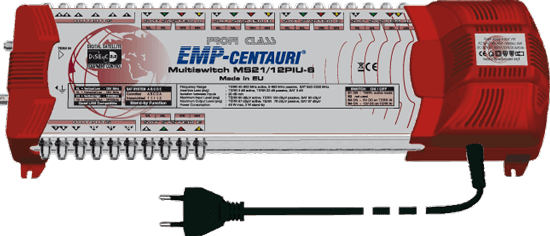

Satelitný multiprepínač s 21 vstupmi a 12 výstupmi,s prepínačom na akt/pas pozemný vstup,so zabudovaným napájacím zdrojom – PROFI prevedenie.
Napájanie terestriálneho vstupu 12V DC pre terestriálny zosilnovač (elektronická poistka, 150 mA max),Možnosť zapnúť 22 kHz tone pre vstupy z horného pásma pomocou DIP prepínačov pre použitie s Quad LNB 15 dB, atenuátory pre všetky vstupy, terminál pre uzemnenie šasi multiprepínača.
Technické specifikace:
Parametr
Podmínka
Hodnota
Kmitočtový rozsah
LNB vstupy
950-2300 MHz
Terr. vstup
5-862 MHz (pasivní)
40-862 MHz (aktivní)
výstupy
5-2300 MHz (pasivní)
40-2300 MHz (aktivní)
Řízení
13/18 V + 0/22 kHz, DiSEqC 1.0, 1.1, 1.2
Průchozí útlum
Sat.
3 dB avg.
Terr aktivní
3 dB avg
Terr. pasivní
22 dB avg
Izolace sat. vstupů
20 dB min
Maximální vstupní úroveň*
Sat.
90 dBµV avg
Terr.
100 dBµV avg (pasivní)
90 dBµV avg (aktivní)
Maximální výstupní úroveň*
Sat.
87 dBµV avg
Terr.
78 dBµV avg (pasivní)
87 dBµV avg (aktivní)
Příkon
z každého přijímače
45 mA (18 V)
ze zabudovaného zdroje
2.1-5.5 W (pasivní)
2.3-7 W (aktivní) + LNB
Napájení terr. předzesilovače
150 mA max
Rozměry (d,š,v)
47.0 x 15.2 x 8.7 cm
(délka přívodní šňůry 130 cm)
Teplotní rozsah
-30 ~ +60 °C
