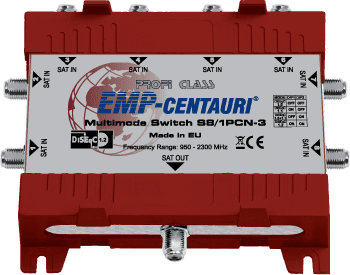

8 vstupový Diseqc prepínač s jedným výstupom, určený na priame prepojenie až 8 SAT IF vstupov k jednému prijímaču.
Vstupy sú vyberané príkazom DiSEqC 1.1 „uncommitted switch“, alebo príkazom DiSEqC 1.2 „Goto nn“. Prepínač je mechanicky navrhnutý tak, aby bolo možné ho skladať na seba.
Je nutné použiť zodpovedajúce LNB: Twin, Quad alebo Octo podľa počtu zložených modulov.
– Frekvenčný rozsah: LNB vstupy 950-2300 MHz, výstup 950-2300 MHz
– Príkazy: DiSEqC 1.0, 1.1, 1.2 príkazy
– Priechozí útlm: 5 dB avg
– Izolácia sat. vstupov: 25 dB min
– Príkon z prijímača: 50 mA (18 V) + LNB
– Prúdová priepustnosť: 400 mA max
– Rozmery (d,š,v): 13.6 x 10.4 x 3.3 cm
– Teplotný rozsah: -30 ~ +70 °C
Príklady zapojenia:
